この記事はTeX ＆ LaTeX Advent Calendar 2017の9日目の記事です． 8日目はmunepiさんでした．10日目はaminophenさんです．

はじめに

PDFには，注釈という文書に様々な情報を付加するための機能がある．今回は，PDFTeXから注釈機能を叩くことにより，その面白さの一端を見てみようと思う．

注釈とは

概要

PDFの注釈とは，

メモや音，動画といった要素をページに付与する，もしくは
インタラクティブな要素を提供する

機能である．具体的には，次のような要素をPDF文書に付与することができる．

型	機能
Text	付箋のように表示されるテキストを付与する
Line	直線を引く
Link	ハイパーリンク機能を提供する
Stamp	ゴム印を押したような効果を与える
FileAttachment	ファイルを添付する
Sound	音声ファイルを付与し，再生機能を与える

これらの注釈の中には，ページが開かれた際やマウスオーバーした際などのイベントに対して，独自のアクションを設定できるものもある．

PDFTeXによる注釈の利用

TeXでPDFの注釈を使用するには，PDFの注釈オブジェクトを生成し書き込む必要がある．また，注釈を含むページにも細工をする必要がある*1．

この文面だけ見ると面倒なように見えるが，PDFTeXにはこれらを簡単に扱うためのプリミティブ\pdfannotが既に準備されている．\pdfannotは次のように用いる．

\pdfannot <<サイズ指定やオブジェクト番号に関する記述>> {<<注釈オブジェクトの記述>>}

これだけではイメージは沸かないと思われるので，ファイル添付注釈を例に，具体的な使用法を示す．まず，次のコードを考える．

\documentclass{article}
\begin{document}
The source code of this PDF document is attached
on this page.
%% read a file to pdf object
\immediate \pdfobj stream file {\jobname.tex}%
%% add file attachment annotation
\pdfannot width 1em height 1.7ex depth 0.3ex {
    /Subtype /FileAttachment
    /FS <<
        /EF << /F \the\pdflastobj\space 0 R >>
        /F (\jobname.tex)
        /Type /Filespec
    >>
}%
Oops, this text is wrapped....
\end{document}

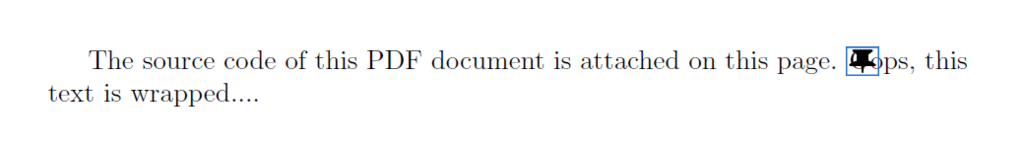

これは，このソースコード自身を結果のPDFに添付するサンプルになっている．私の手元のAdobe Acrobat Reader DC（Windows）では次のような表示を得ることができた．

f:id:hak7a3:20171209205709p:plain

「Oops, ...」の上にピンのアイコンがあるのがわかるだろう．これをダブルクリックすると，上のコードを開くことができる．

では，\pdfannotを実際にどう使っているか見ていこう．

まず，\pdfannotと{の間にアイコンの大きさ指定がある．この大きさ指定が実際に意味を持つかどうかはViewer依存だが，書いておいたほうが無難である．なお，結果を見ればわかる通り，大きさを指定しても組版には影響を与えない．

{と}の間には注釈オブジェクトの内容をPDFの文法で記載する．今回はファイル添付注釈なので，/Subtypeを/FileAttachmentにし，/FSでファイルの詳細を与えている．ファイルそのものは\pdfannotの前に\pdfobjを使ってPDFファイル自体に取り込んでいる．
